Im Bereich der industriellen Heizungslösungen sind Patronenheizungen und tubuläre Heizungen zwei häufig verwendete Arten von Heizelementen. Als Lieferant von Patronenheizungen habe ich zahlreiche Kunden nach den Unterschieden zwischen diesen beiden Arten von Heizungen erkundigt. Das Verständnis dieser Unterschiede ist entscheidend, um fundierte Entscheidungen bei der Auswahl des entsprechenden Heizelements für bestimmte Anwendungen zu treffen. In diesem Blog -Beitrag werde ich mich mit den Unterscheidungen zwischen Patronenheizungen und tubulären Heizungen befassen und ihre einzigartigen Funktionen, Vorteile und idealen Anwendungsfälle hervorheben.
Konstruktion und Design
Der offensichtlichste Unterschied zwischen Kartuschenheizungen und röhrenförmigen Heizungen liegt in ihrem Konstruktion und Design.
Patronenheizungen
Kartuschenheizungen sind zylindrische Heizelemente, die typischerweise hergestellt werden, indem ein resistiver Heizdraht in ein Metallrohr einfügt, das normalerweise aus Edelstahl oder Inkoloy besteht. Der Heizdraht wird durch ein Magnesiumoxid (MGO) -Pulver aus dem äußeren Rohr isoliert, das eine hervorragende elektrische Isolierung und thermische Leitfähigkeit bietet. Die Enden der Patronenheizung sind versiegelt, um zu verhindern, dass Feuchtigkeit und Verunreinigungen in das Element eintreten.
Eine der Hauptmerkmale von Kartuschenheizungen ist ihre kompakte Größe und hohe Leistungsdichte. Sie können in einer Vielzahl von Durchmessern (von nur 1/8 Zoll bis über 1 Zoll) und Längen (von wenigen Zoll bis zu mehreren Fuß) hergestellt werden, wodurch sie für eine Vielzahl von Anwendungen geeignet sind, in denen der Raum begrenzt ist. Kartuschenheizungen können auch mit unterschiedlichen Wattages und Spannungen ausgelegt werden, um den spezifischen Heizanforderungen zu erfüllen. Zum Beispiel bieten wir an12V ElektropatronenheizungselementUndElektropatronenheizung 220 V ElementUnterscheidung verschiedener Stromquellen.
Rohrheizungen
Röhrenförmige Heizungen dagegen werden durch Biegen eines Metallrohrs (normalerweise Edelstahl, Kupfer oder Messing) in verschiedene Formen hergestellt, z. B. gerade, U-förmig oder W-förmig. Ähnlich wie bei Patronenheizungen wird ein resistives Heizdraht in das Rohr eingefügt und mit MGO -Pulver isoliert. Die Enden der Rohrheizung sind ebenfalls versiegelt, um das Heizelement zu schützen.
Tubuläre Heizungen sind für ihre Flexibilität in Bezug auf Form und Größe bekannt. Sie können so angepasst werden, dass spezifische Heizanwendungen eingebaut werden, z. B. Heizflüssigkeiten in Tanks, Heizluft in Kanälen oder Heizformen in Kunststoff -Injektionsformmaschinen. Tubuläre Heizungen können in größeren Größen im Vergleich zu Patronenheizungen hergestellt werden, sodass sie eine größere Oberfläche bedecken und gleichmäßigere Erwärmung ermöglichen.
Heizleistung
Ein weiterer wichtiger Unterschied zwischen Patronenheizungen und tubulären Heizungen ist ihre Heizleistung.
Patronenheizungen
Kartuschenheizungen sind so konzipiert, dass sie eine hohe Intensität und lokalisierte Erwärmung bieten. Sie werden typischerweise in ein gebohrtes Loch in einem festen Material wie Metall oder Kunststoff eingeführt, wo sie durch Leitung die Wärme direkt in das umgebende Material übertragen. Dies macht sie ideal für Anwendungen, bei denen eine schnelle Heizung und eine präzise Temperaturregelung erforderlich sind, z. B. kleine Metallteile, Schmelzkunststoffe oder Heizformen in Würfelgussprozessen.
Aufgrund ihrer hohen Leistungsdichte können Kartuschenheizungen schnell sehr hohe Temperaturen erreichen. Sie sind jedoch auch anfälliger für eine Überhitzung, wenn sie nicht ordnungsgemäß installiert oder kontrolliert werden. Es ist wichtig sicherzustellen, dass die Kartuschenheizung für die Anwendung korrekt dimensioniert ist und dass ordnungsgemäße Temperatursensoren und -kontrollen verwendet werden, um Schäden an der Heizung und der umgebenden Geräte zu verhindern.
Rohrheizungen
Tubuläre Heizungen eignen sich besser für Anwendungen, bei denen eine gleichmäßigere Erwärmung über einen größeren Bereich erforderlich ist. Sie können verwendet werden, um Flüssigkeiten, Gase oder Feststoffe entweder durch direktes Eintauchen oder indirekten Kontakt zu erhitzen. Tubuläre Heizungen übertragen die Wärme durch eine Kombination aus Leitung, Konvektion und Strahlung je nach Anwendung.
Wenn beispielsweise die Röhrenheizung in der Flüssigkeit eingetaucht ist, wird beispielsweise die Flüssigkeit in die Flüssigkeit eingetaucht, wo sie durch Leitung und Konvektion Wärme an die Flüssigkeit überträgt. Bei der Verwendung von Luft in einem Kanal wird die röhrenförmige Heizung im Kanal installiert, wo sie die Luft durch Konvektion und Strahlung erwärmt. Tubuläre Heizungen sind im Vergleich zu Kassettenheizungen im Allgemeinen mehr verzeihend, da sie eine gleichmäßigere Verteilung der Wärme über einen größeren Bereich liefern können.
Installation und Wartung
Die Installations- und Wartungsanforderungen für Kartuschenheizungen und Tubularheizungen unterscheiden sich ebenfalls.
Patronenheizungen
Durch die Installation einer Patronenheizung bohren normalerweise ein präzises Loch in das zu erhitzende Material und das Einsetzen der Heizung in das Loch. Der Lochdurchmesser sollte etwas größer sein als der äußere Durchmesser der Patronenheizung, um eine einfache Installation zu ermöglichen und einen guten thermischen Kontakt zwischen der Heizung und dem Material zu gewährleisten. Die Patronenheizung wird dann mit einer eingestellten Schraube oder einer Kompressionsanpassung an Ort und Stelle befestigt.
Die Wartung von Kassubelheizungen ist relativ einfach. Eine regelmäßige Überprüfung der Heizung auf Anzeichen von Schäden wie Rissen oder Verfärbungen wird empfohlen. Wenn die Heizung fehlschlägt, kann sie normalerweise leicht ersetzt werden, indem die alte Heizung entfernt und eine neue eingefügt wird.
Rohrheizungen
Die Installation eines Rohrheizers kann komplexer sein, insbesondere für maßgeschneiderte Heizungen. Die Heizung muss möglicherweise gebeugt oder geformt werden, um die spezifische Anwendung anzupassen. Möglicherweise sind spezielle Montageklammern oder Unterstützung erforderlich, um sie an Ort und Stelle zu halten. Tubuläre Heizungen sind auch eher der Umwelt ausgesetzt, was das Korrosions- oder Schadensrisiko erhöhen kann.
Die Aufrechterhaltung von röhrenförmigen Heizungen kann eine regelmäßige Reinigung beinhalten, um alle Trümmer oder Skala zu entfernen, die sich auf der Oberfläche der Heizung ansammeln können. In einigen Fällen muss die röhrenförmige Heizung möglicherweise ersetzt werden, wenn sie beschädigt wird oder sich ihre Leistung im Laufe der Zeit verschlechtert.
Ideale Anwendungen
Basierend auf ihren einzigartigen Merkmalen und Leistungsmerkmalen eignen sich Kartuschenheizungen und tubuläre Heizungen für verschiedene Arten von Anwendungen.
Patronenheizungen
- Kunststoffverarbeitung: Kartuschenheizungen werden üblicherweise in Plastik -Injektionsform-, Extrusions- und Blasformprozessen verwendet, um die Formen und Fässer zu erhitzen. Sie bieten eine schnelle Heizungs- und präzise Temperaturregelung, die für die Erzeugung hochwertiger Kunststoffteile unerlässlich ist.
- Metallbearbeitung: Kartuschenheizungen werden in Metallbearbeitungsanwendungen verwendet, wie z. B. Gussguss, Schmieden und Wärmebehandlung, um Formen, Stirme und andere Metallteile zu erhitzen. Sie können schnell hohe Temperaturen erreichen und eine lokalisierte Erwärmung liefern, die dazu beiträgt, die Effizienz und Qualität des Metallbearbeitungsprozesses zu verbessern.
- Lebensmittel- und Getränkeindustrie: Patronenheizungen werden in Lebensmitteln und Getränkenverarbeitungsgeräten wie Kaffeemaschinen, Verkaufsautomaten und Lebensmittelwärmer verwendet, um Wasser, Milch oder andere Flüssigkeiten zu erhitzen. Sie bieten eine schnelle und effiziente Heizung, was für die Aufrechterhaltung der Qualität und Sicherheit von Lebensmitteln und Getränken wichtig ist.
Rohrheizungen
- Flüssigheizung: Tubuläre Heizungen werden häufig zum Erhitzen von Flüssigkeiten in Tanks wie Warmwasserbereiter, Ölheizungen und chemischen Verarbeitungstanks verwendet. Sie können ein gleichmäßiges Erhitzen über eine große Oberfläche liefern, die dazu beiträgt, dass Hot Flecken vorhanden sind und eine konsistente Temperatur in der gesamten Flüssigkeit gewährleistet.
- Luftheizung: Tubuläre Heizungen werden in Luftheizungsanwendungen wie HLK -Systemen, Industrie -Trocknern und Lackierungen verwendet, um Luft für Belüftung, Trocknung oder Aushärtungsprozesse zu erhitzen. Sie können so angepasst werden, dass sie unterschiedliche Kanalgrößen und -formen anpassen und eine effiziente und gleichmäßige Erwärmung der Luft liefern.
- Schimmelheizung: Röhrchenheizungen werden auch in einigen Schimmelpilzheizanwendungen verwendet, insbesondere bei größeren Formen in Kunststoffeinspritzform- oder Gummiformprozessen. Sie können so ausgelegt sein, dass sie in die Form der Form entspricht und im Vergleich zu Kartuschenheizungen gleichmäßigere Erwärmung ermöglichen.
Abschluss
Zusammenfassend sind Kartuschenheizungen und tubuläre Heizungen zwei verschiedene Arten von Heizelementen mit eigenen Merkmalen, Vorteilen und idealen Anwendungsfällen. Kartuschenheizungen eignen sich am besten für Anwendungen, bei denen hohe Intensität, lokalisierte Heizung und schnelle Temperaturregelung erforderlich sind, während tubuläre Heizungen für Anwendungen besser sind, bei denen ein gleichmäßigeres Erhitzen über einem größeren Bereich erforderlich ist.

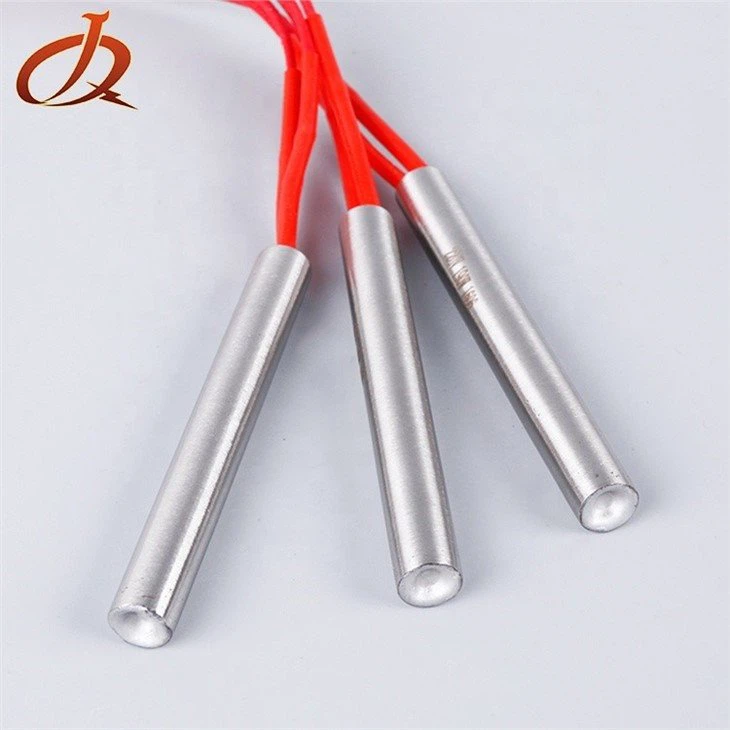

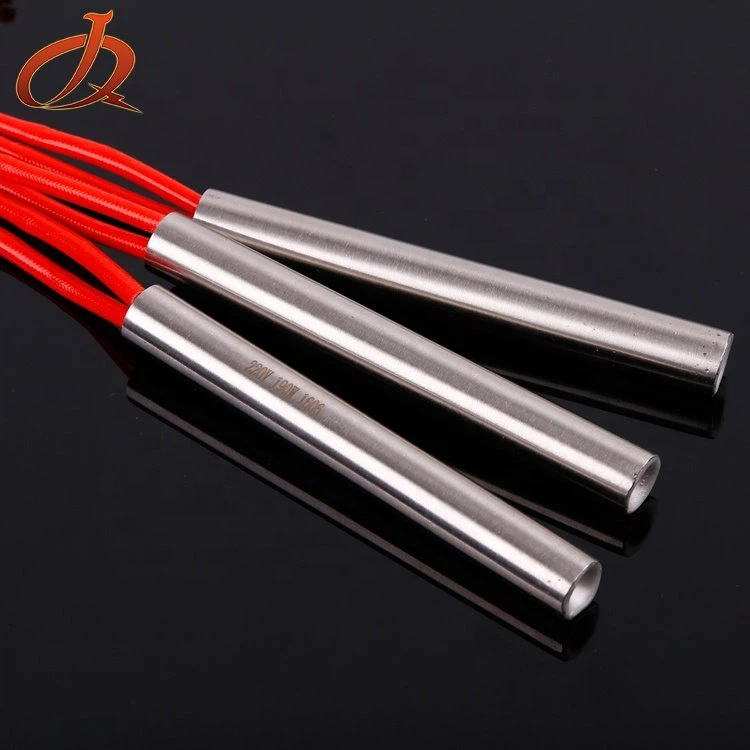

Als Lieferant von Kartuschenheizungen bieten wir eine breite Palette von hochwertiger Qualität an12V ElektropatronenheizungselementAnwesendElektropatronenheizung 220 V Element, Und12V Elektrische Mini -Lüfter -Faden -Kassette Heizungum die vielfältigen Bedürfnisse unserer Kunden zu erfüllen. Wenn Sie sich nicht sicher sind, welche Art von Heizung für Ihre Bewerbung am besten geeignet ist oder wenn Sie Fragen zu unseren Produkten haben, zögern Sie bitte nicht, uns zu kontaktieren. Wir geben Ihnen gerne fachmännische Ratschläge und helfen Ihnen bei der Auswahl der richtigen Heizlösung für Ihre spezifischen Anforderungen.
Referenzen
- ASM Handbuch, Band 4A: Grundlagen und Prozesse für Wärmebehandlung, ASM International, 2017.
- Kunststoffverarbeitungsmaschinerie: Auswahl, Betrieb und Wartung, Hanser Publications, 2016.
- Industrieheizgeräte: Entwurf, Betrieb und Wartung, CRC Press, 2018.
